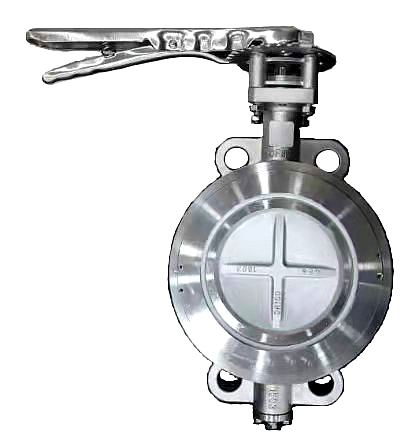

高性能蝶閥

高性能蝶閥

該產品廣泛用於石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介

詳情

　　高性能蝶閥該產品廣泛用於石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度425下，介質可在燃氣、空氣、蒸汽、水、海水、油品等工業管網中調節流量和介質。

　　驅動形式有手動、蝸輪傳動、氣動、液壓、電氣、電液聯動等執行機製，可實現遠距離控製和自動化任務。金屬硬密封蝶閥係列產品，壽命長，節能蝶閥。其結構是利用三維編輯原理設計的，閥門是與硬麻豆直播免费版兼容的多級結構，加工精良，工藝先進。該產品由閥門、蝶板、多級閥門、閥門、傳動機構等主要部件組成。因此，廣泛用於冶金、電力、石油、化學、空氣、天然氣、可燃氣體和給水排水等腐蝕性介質的管道。

　　高性能蝶閥功能

　　本產品蝶閥采用三維偏心設計，使密封麵的空間運動軌跡理想化，密封麵彼此無摩擦、無幹涉、正確選擇密封材料，可穩定保證蝶閥的密封、耐腐蝕、耐高溫、耐磨性等。主要特征包括：

　　1、小開口扭矩、靈活方便、省力節能。

　　2、三維編輯結構，蝴蝶板關閉得越緊，密封性能越可靠，沒有泄漏。

　　3、耐壓、耐腐蝕、耐磨、壽命長等。

　　高性能蝶閥使用標準

　　設計標準： GB/t 12238-1989；JB/T8527-1997

　　法蘭連接尺寸：

　　GB/t 9113.1-2000；GB/T9113.2-2000

　　GB/t 9115.1-2000；GB/T9115.2-2000

　　結構長度：GB/T12221-1989

　　壓力測試： GB/t 13927-1992 JB/t 9092-1999

　　高性能蝶閥D73H/D373H/D673H/D973H-(6、10)C、p、r、v係列

公稱通徑 DN	外形尺寸					連接尺寸
	L	H	D73H/D373H/D673H/D973H			PN0.6MPa		PN1.0MPa
	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	43	112	350	180	200	110	4-14	125	4-18
65	46	115	370	180	200	130	4-14	145	4-18
80	64	120	380	180	200	150	4-18	160	8-18
100	64	138	420	180	200	170	8-18	180	8-18
125	70	164	460	180	200	200	8-18	210	8-18
150	76	175	555	270	280	225	8-18	240	8-22
200	89	208	605	270	280	280	12-18	295	8-22
250	114	243	680	270	280	335	12-22	350	12-22
300	114	283	800	380	420	395	12-22	400	12-22
350	127	310	835	380	420	445	16-22	460	16-22
400	140	340	915	450	470	495	16-22	515	16-26
450	152	380	960	480	490	550	16-22	565	20-26
500	152	410	1020	480	490	600	20-22	620	20-26
600	178	470	1225	480	490	705	20-26	725	20-30
700	229	550	1355	640	660	810	24-26	840	24-30
800	241	640	1470	640	660	902	24-30	950	24-33
900	241	710	1545	750	860	1020	24-30	1050	28-33
1000	300	770	1795	850	900	1120	28-30	1160	28-36
1200	360	890	1965	850	900	1340	32-33	1380	32-39

高性能蝶閥D73H/D373H/D673H/D973H-(16、25)C、P、R、V係列

公稱通徑 DN	外形尺寸					連接尺寸
	L	H	D73H/D373H/D673H/D973H			PN1.6MPa		PN2.5MPa
	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	43	112	350	180	200	125	4-18	125	4-18
65	46	115	370	180	200	145	4-18	145	8-18
80	49	120	380	180	200	160	8-18	160	8-18
100	56	138	420	180	200	180	8-18	190	8-22
125	64	164	460	180	200	210	8-18	220	8-26
150	70	175	555	270	280	240	8-22	250	8-26
200	71	208	605	270	280	295	12-22	310	12-26
250	76	243	680	270	280	335	12-26	370	12-30
300	83	283	825	380	420	410	12-26	430	16-30
350	92	310	900	380	420	470	16-26	490	16-33
400	102	340	980	450	470	525	16-30	550	16-36
450	114	380	1030	480	490	585	20-30	600	20-36
500	127	410	1105	480	490	650	20-33	660	20-36
600	154	470	1310	480	490	770	20-36	770	20-39
700	165	550	1435	640	660	840	24-36	875	24-42
800	190	640	1605	640	660	950	24-39	990	24-48
900	203	710	1745	750	860	1050	28-39	1090	28-48
1000	216	770	1885	850	900	1170	28-42	1210	28-56
1200	254	890	2105	850	900	1390	32-48	1420	32-56

高性能蝶閥D73H/D373H/D673H/D973H-(40)C、P、R、V係列

公稱通徑 DN	外形尺寸					連接尺寸
	L	H	D73H/D373H/D673H/D973H			PN4.0MPa
	L	H	H1	A1	B1	D1	Z-d
50	43	112	350	180	200	125	4-18
65	46	115	370	180	200	145	8-18
80	49	120	380	180	200	160	8-18
100	56	138	420	180	200	190	8-22
125	64	164	460	180	200	220	8-26
150	70	175	555	270	280	250	8-26
200	71	208	605	270	280	320	12-30
250	76	243	680	270	280	385	12-33
300	83	283	825	380	420	450	16-33
350	92	310	900	380	420	510	16-36
400	102	340	980	450	470	585	16-39
450	114	380	1030	480	490	610	20-39
500	127	410	1105	480	490	670	20-42
