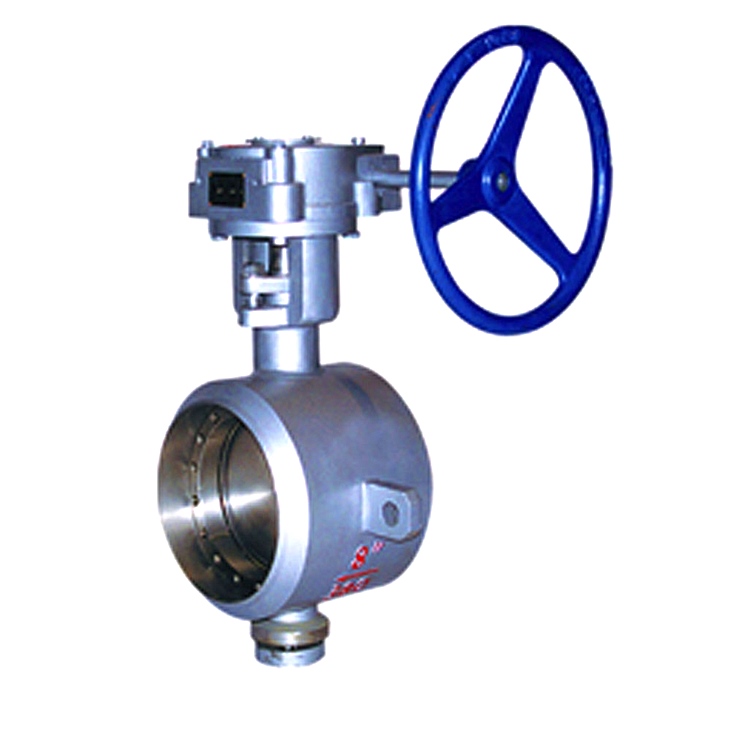

焊接蝶閥采用精密的J型彈性密封圈和三偏心多層金屬硬密封結構，廣泛應用於冶金、電力、石化、給排水、市政建設等介質溫度425的工業管道，用於調節流量和帶走流體。焊接蝶閥分為鑄鋼焊接蝶閥、不鏽鋼焊接蝶閥和鉻鉬鋼焊接蝶閥。焊接蝶閥為三偏心結構。閥座和閥板密封麵采用不同硬度的不鏽鋼製成，耐腐蝕性好，使用壽命長。該閥門可具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
特性
1.它采用中心線圓盤板與短結構鋼板焊接的新結構形式設計製造，結構緊湊，重量輕，安裝方便，流阻小，循環量大，避免了高溫膨脹的影響，易於操作。
2.沒有連杆、螺栓等。工作可靠，使用壽命長。可安裝在多個工位，不受介質流向影響。
對焊蝶閥主要技術參數：
公稱通徑 | DN（mm） | 50～700 | ||||
公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
試驗壓力Ps(MPa) | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
適用介質 | 水、蒸氣、油品、酸類腐蝕性等。 | |||||
適用溫度 | 碳鋼 :-29℃～425℃ 不鏽鋼:-40℃～600℃ | |||||
焊接蝶閥尺寸表
| 主要尺寸
| |||||||||||
in | DN (mm) | L | H1 | H | ||||||||
4 | 100 | 190 | 270 | 370 | ||||||||
5 | 125 | 200 | 295 | 390 | ||||||||
6 | 150 | 210 | 308 | 416 | ||||||||
8 | 200 | 230 | 370 | 530 | ||||||||
10 | 250 | 250 | 450 | 580 | ||||||||
12 | 300 | 270 | 465 | 630 | ||||||||
14 | 350 | 290 | 475 | 595 | ||||||||
16 | 400 | 310 | 505 | 755 | ||||||||
公稱通徑 | 主要尺寸 | |||||||||||
in | DN (mm) | L | H1 | H | ||||||||
18 | 450 | 330 | 535 | 820 | ||||||||
20 | 500 | 350 | 560 | 900 | ||||||||
24 | 600 | 390 | 630 | 980 | ||||||||
28 | 700 | 430 | 670 | 1100 | ||||||||
32 | 800 | 470 | 800 | 1300 | ||||||||
36 | 900 | 510 | 850 | 1370 | ||||||||
40 | 1000 | 550 | 880 | 1480 | ||||||||
48 | 1200 | 630 | 1000 | 1690 | ||||||||
