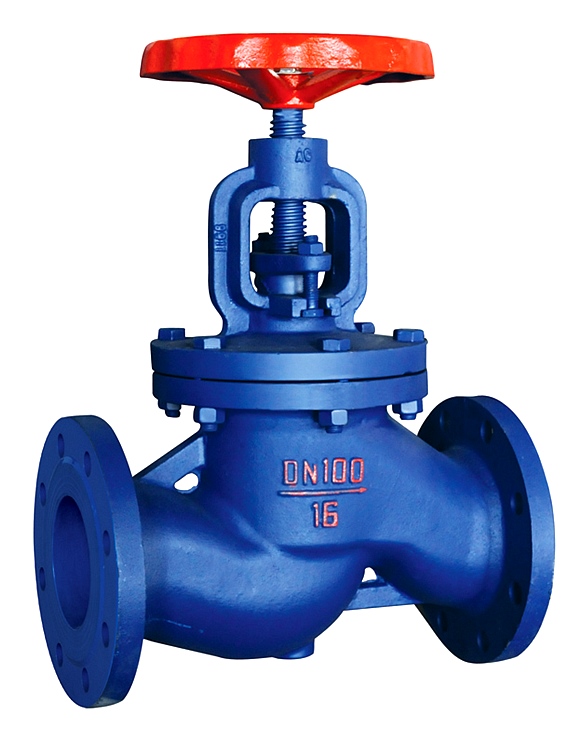

鑄鐵截止閥
鑄鐵截止閥適用的介質有：水、油、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。
優勢
結構簡單，製造維護方便。
工作行程短，開合時間短。
3.密封性能好，密封麵間摩擦小，使用壽命長。

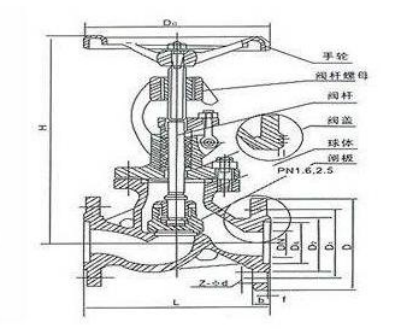

基本尺寸
公稱 壓力 | 公稱 通徑 | 結構尺寸 | 壁厚 | 法蘭 | 螺栓 | 手輪 | 升程 | 參考重量 | |||||||||||
L | H≈ | H1 | |||||||||||||||||
AS型 | BS型 | AS型 | BS型 | BS型 | D | D1 | D2 | d0 | b | n個 | Th | Do | S | AS型 | BS型 | ||||
0.6 | 50 | 230 | 125 | 288 | 258 | 125 | 8 | 140 | 110 | 90 | 14 | 16 | 4 | M12 | 140 | 12 | 14 | 12.2 | 12.2 |
65 | 290 | 145 | 310 | 277 | 145 | 9 | 160 | 130 | 110 | 14 | 16 | 4 | M12 | 140 | 12 | 18 | 19.2 | 17.7 | |
80 | 310 | 155 | 345 | 304 | 155 | 9 | 190 | 150 | 128 | 18 | 18 | 4 | M16 | 160 | 14 | 24 | 23.8 | 21.7 | |
100 | 350 | 175 | 374 | 325 | 175 | 10 | 210 | 170 | 148 | 18 | 18 | 4 | M16 | 180 | 14 | 35 | 34.5 | 32.3 | |
125 | 400 | 200 | 426 | 366 | 200 | 10 | 240 | 200 | 178 | 18 | 20 | 8 | M16 | 200 | 17 | 44 | 42.5 | 42.8 | |
150 | 480 | 225 | 482 | 410 | 225 | 11 | 265 | 225 | 202 | 18 | 20 | 8 | M16 | 200 | 17 | 57 | 58.7 | 55.8 | |
175 | 540 | 225 | 557 | 489 | 225 | 11 | 295 | 255 | 232 | 18 | 22 | 8 | M16 | 200 | 17 | 60 | 76.8 | 70.3 | |
200 | 600 | 275 | 621 | 549 | 275 | 11 | 320 | 280 | 258 | 18 | 22 | 8 | M16 | 280 | 24 | 68 | 102.0 | 95.6 | |
250 | 730 | 325 | 721 | 623 | 325 | 13 | 375 | 335 | 312 | 18 | 24 | 12 | M16 | 360 | 27 | 80 | 158.0 | 151.0 | |
300 | 850 | 375 | 794 | 691 | 375 | 13 | 440 | 395 | 365 | 22 | 24 | 12 | M20 | 450 | 32 | 100 | 218.0 | 207.0 | |
1.0 | 65 | 290 | 145 | 310 | 277 | 145 | 9 | 185 | 145 | 122 | 18 | 20 | 4 | M16 | 140 | 12 | 18 | 21.6 | 20.1 |
80 | 310 | 155 | 345 | 304 | 155 | 9 | 200 | 160 | 133 | 18 | 22 | 8 | M16 | 160 | 14 | 24 | 26.0 | 23.9 | |
100 | 350 | 175 | 374 | 325 | 175 | 10 | 220 | 180 | 158 | 18 | 24 | 8 | M16 | 180 | 14 | 35 | 35.0 | 32.8 | |
125 | 400 | 200 | 426 | 366 | 200 | 10 | 250 | 210 | 184 | 18 | 26 | 8 | M16 | 200 | 17 | 44 | 44.3 | 44.6 | |
150 | 480 | 225 | 482 | 410 | 225 | 11 | 285 | 240 | 212 | 22 | 26 | 8 | M20 | 200 | 17 | 57 | 62.7 | 59.8 | |
175 | 540 | 225 | 557 | 489 | 225 | 11 | 315 | 270 | 242 | 22 | 28 | 8 | M20 | 280 | 24 | 60 | 80.3 | 73.8 | |
200 | 600 | 275 | 621 | 543 | 275 | 11 | 340 | 295 | 268 | 22 | 28 | 8 | M20 | 360 | 27 | 68 | 106.0 | 99.6 | |
250 | 730 | 325 | 721 | 623 | 325 | 13 | 395 | 350 | 320 | 22 | 28 | 12 | M20 | 450 | 32 | 80 | 160.0 | 153.0 | |
1.6 | 20 | 150 | 95 | 217 | 203 | 95 | 7 | 105 | 75 | 58 | 14 | 16 | 4 | M12 | 80 | 8 | 7 | 6.2 | 5.7 |
25 | 160 | 100 | 217 | 203 | 100 | 7 | 115 | 85 | 68 | 14 | 16 | 4 | M12 | 80 | 8 | 7 | 6.6 | 6.4 | |
32 | 180 | 105 | 236 | 216 | 105 | 7 | 140 | 100 | 78 | 18 | 18 | 4 | M16 | 100 | 9 | 9 | 8.6 | 8.7 | |
40 | 200 | 115 | 260 | 236 | 115 | 8 | 150 | 110 | 88 | 18 | 18 | 4 | M16 | 120 | 11 | 11 | 11.0 | 10.7 | |
50 | 230 | 125 | 288 | 258 | 125 | 8 | 165 | 125 | 102 | 18 | 20 | 4 | M16 | 140 | 12 | 14 | 14.2 | 14.2 |
